核電廠自動化硼表標定裝置

核電廠自動化硼表標定裝置（核電站硼表標定自動置換硼水系統）用于核電站硼表標定自動置換硼水，提高硼表標定速度、提高硼水置換的準確性和可靠性、提高硼水置換的自動化水平，降低現場工作人員勞動強度、避免人員失誤。

核電廠自動化硼表標定裝置功能特點如下：
?可實現自動配液、自動溫控加熱、取樣回流和遠程監控功能，溶液配置采用等體積置換法。自動配液濃度精度≤0.5%，自動溫控誤差≤0.2℃，單個濃度溶液（置換體積0-12L，保留兩位小數）配制時間≤6min（不含攪勻時間），裝置主循環泵流量2-5L/min。
?裝置主體材料304L，主設備體積約為850mm（長）*500mm（寬）*700mm（高），其中標定水箱體積21L。硼酸原液箱（塑料，10-20L）和清水箱（塑料，10-20L）為外置，體積不計入主設備。
?裝置總功率≤3000W，主循環泵和兩個電加熱器（1000W+500W）使用220V交流電；自動化儀控設備選用24-48V直流電。
?裝置設置化學取樣閥和取樣管，取樣殘夜排入標定水箱，實現取樣無多余損失和可回流的功能。

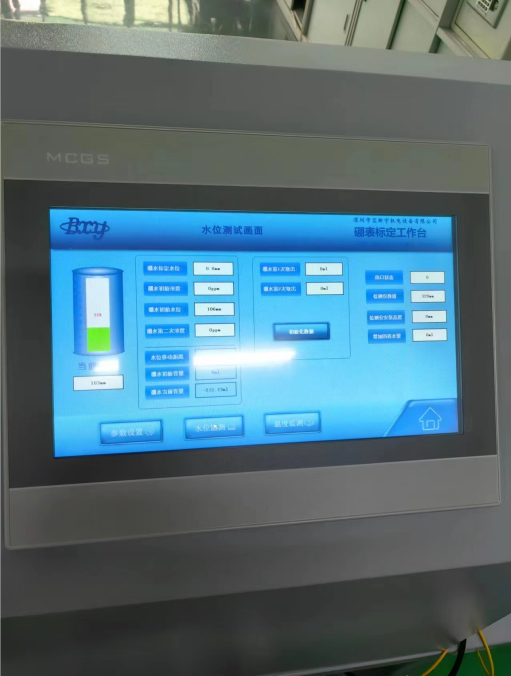

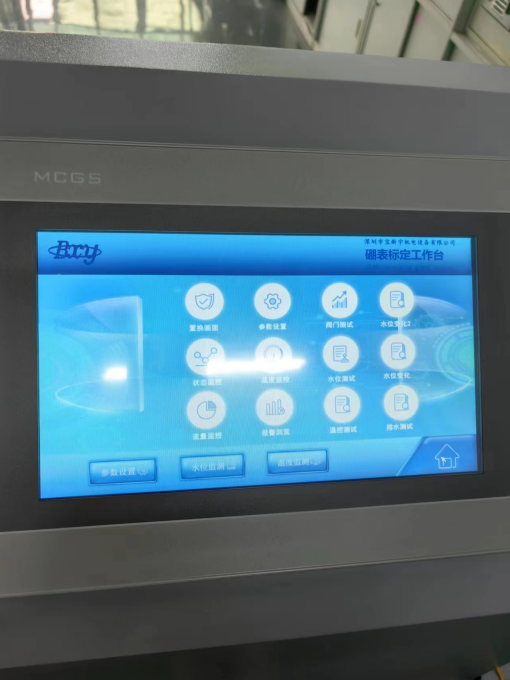

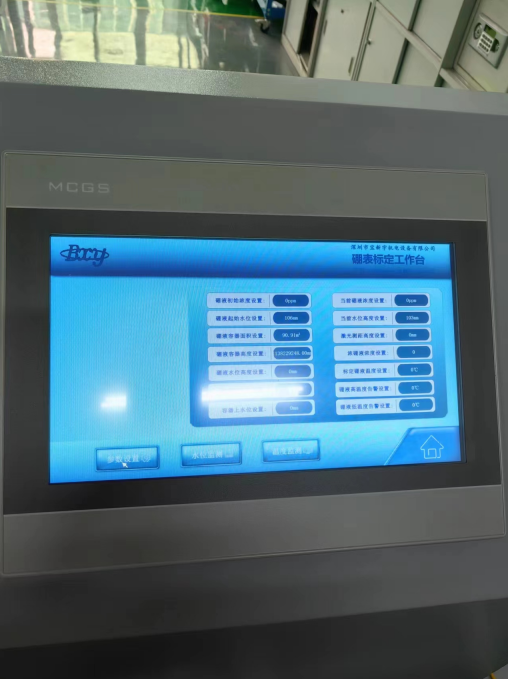

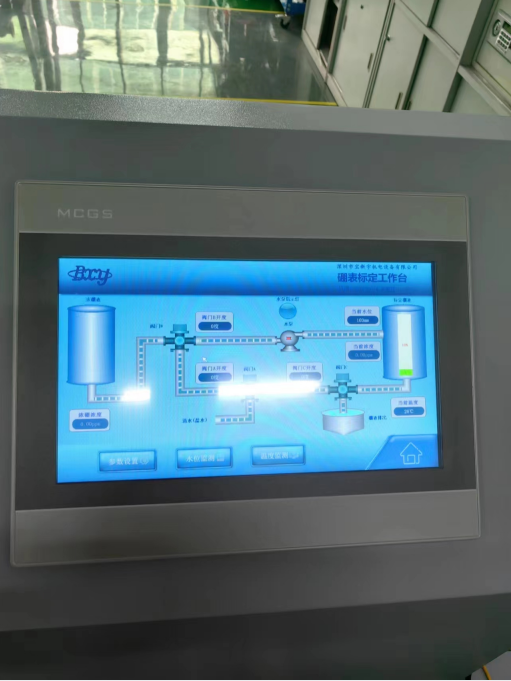

?裝置操控系統為PLC+觸摸幕，屏幕可顯示裝置回路示意圖和各操控設備狀態，如閥門開關狀態、泵運行狀態、加熱器狀態、標定水箱液位狀態、配液實時流量狀態（L/min，保留兩位小數）、配液累計流量狀態（L，保留兩位小數）、標定溶液溫度（保留一位小數）等，并能通過觸摸幕控制裝置設備的運行。
?裝置內標定溶液通過操控系統控制兩個電加熱器自動和手動控溫恒溫至30±1℃，顯示溫度與標定溶液實際溫度誤差≤0.2℃，溫控誤差可手動輸入校正。
?裝置內部設備（循環泵、配液泵、流量計、閥門和管道等）材料為316L可適用于硼酸弱酸性環境，主循環泵為定速泵，配液泵為調速泵，泵使用壽命均不低于10000小時。流量計精度＜0.5%，響應時間＜1s（流量計內無轉動零件，如質量流量計等）。
?裝置內電磁閥關閉可靠，動作時間＜1s，關閉狀態時，泄漏率＜1ml/h。

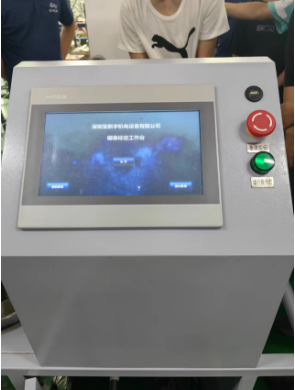

?裝置設置有配液急停按鈕，可恢復自動配液相關儀控設備恢復至關閉初態；裝置設置急停按鈕，可恢復整個裝置至關閉初態。
?裝置與一回路連接接口選用世偉洛克快速接頭連接，裝置底部設置萬向輪并可鎖定，方便推動和固定。
